Drehsiebmaschinen

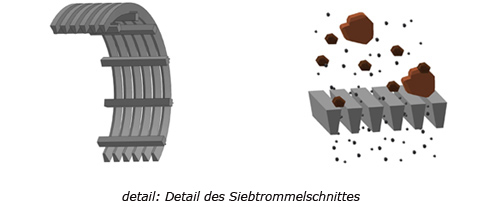

Die abgestreifte Drehsiebmaschine ist eine Anlage für kontinuierliche Abscheidung von gröberen mechanischen Verunreinigungen (ungelöste Stoffe) aus Abwässern verschiedenen Charakters. Das Arbeitssieb ist durch Aufwickeln eines Drahts mit trapezförmigem Querschnitt auf das Skelett in die Form eines Zylinders gebildet, wobei sich zwischen den einzelnen Gewinden ein Spalt befindet. Die Spaltgröße ist wählbar und gibt die Größe der Verunreinigung an, die durch das Sieb aufgefangen wird.

Funktionsprinzip der Drehsiebmaschine:

Das verunreinigte Wasser wird von der Pumpe in die Einlaufwanne der Drehsiebmaschine gefördert, oder fließt durch die Gravitation in diese Wanne. In der Einlaufwanne beruhigt sich der Wasserstrom. Der Wasserspiegel in der Einlaufwanne erreicht die Fläche des rotierenden Zylindersiebs. Das Wasser fließt durch das Zylindersieb und fällt in die Abflusswanne. Von hier aus fließt es durch die Rohrleitung außerhalb der Drehsiebmaschine (in ein Sammelbecken, in die Kanalisation). Die Verunreinigungen, deren Größe die Abmessung des Spalts überschreitet, bleiben auf der Oberfläche des Zylindersiebes und werden von der Abstreifleiste, die unter spitzem Winkel gegen die Drehrichtung auf das Zylindersieb aufliegt, abgestreift. Das Rechengut rutscht über die Rakel und fällt in den Container oder eventuell auf einen Förderer. Die Anpresskraft der Rakel ist durch die Federn hergeleitet, die Federkraft kann durch Einstellschrauben reguliert werden. Die Einlaufwanne ist mit einem Überfall ausgestattet, der im Fall eines großen Abwassereinlaufes die überflüssige Wassermenge zurück in das Schöpfsammelbecken abführt.

Vorteile der Drehsiebmaschine:

kontinuierliche Abscheidung der mechanischen Verunreinigung aus der Flüssigkeit

durch die Form der Siebspalte und die innere Abspritzung gegebene Selbstreinigungsfähigkeit

automatischer (bez. ununterbrochener) und wartungsfreier Betrieb

durch das verwendete korrosionsbeständige Material gegebene lange Lebensdauer

niedriger Energieaufwand

hohe Wirksamkeit bei kleiner Größe

Verwendungsbereich:

Die Drehsiebmaschinen werden zur Reinigung von Wässern, die schwebende mechanische Verunreinigungen enthalten, verwendet. Sie sind für breiteste Verwendung geeignet. Am öftesten werden sie in die Abwasserreinigungstechnologie vor die Flotationseinheit vorgeschaltet. Angesichts des Spaltenprofils sind sie nicht für das Auffangen von Faserverunreinigungen geeignet – zu Beispiel Federn oder Borsten.

Parameter:

Typ der Drehsieb- maschine	Siebdurch- messer (mm)	Sieblänge (mm)	Abmessungen: Länge x Breite x Höhe (mm)	Leistung der Drehsiebmaschine in m³/Std. Spalt (mm)
Typ der Drehsieb- maschine	Siebdurch- messer (mm)	Sieblänge (mm)	Abmessungen: Länge x Breite x Höhe (mm)	0,25	0,50	0,75	1,00	1,50	2,00
ROSI 270-500	270	500	700 x 880 x 540 (Gewicht ca. 130 kg)	2,5	6,5	8	10	14,5	20
ROSI 500-300	500	300	1280 x 750 x 1000 (Gewicht ca. 180 kg)	8	13	19	24	30	33
ROSI 500-600	500	600	1280 x 1050 x 1000 (Gewicht ca. 230 kg)	14	24	33	42	52	67
ROSI 500-900	500	900	1280 x 1350 x 1000 (Gewicht ca. 280 kg)	28	50	70	92	121	136
ROSI 500-1200	500	1200	1280 x 1650 x 1000 (Gewicht ca. 350 kg)	40	68	96	127	167	187
ROSI 500-1500	500	1500	1280 x 1950 x 1000 (Gewicht ca. 400 kg)	50	86	124	163	213	238
ROSI 914-2000	914	2000	2300 x 2500 x 1650 (Gewicht ca. 800 kg)	108	188	275	366	485	549
